| Luogo di origine: | Shandong, Cina |
| Marca: | Classic |
| Prezzo: | $17,000.00/Sets 1-2 Sets |
|---|---|
| Imballaggi particolari: | La macchina sarà imballata centro di lavorazione verticale di CNC di asse di case<br>High-precision |
| Capacità di alimentazione: | 50 insieme/insiemi per Mese |
| Circostanza: | Nuovo | Conicità del fuso: | BT40 |
|---|---|---|---|
| No. dei fusi: | Gemellato | Tipo: | VERTICALE |
| Dimensione (L*W*H): | 2500*2000*2450mm | Peso (t): | 3 T |
| Dimensione della Tabella (millimetri): | 800x400mm | Sistema di controllo di CNC: | GSK, FANUC, MITSUBISHI, KND, Siemens |
| Numero delle asce: | 3, 4, 5 | Viaggio della Tabella (x) (millimetri): | 600 millimetri |
| Viaggio della Tabella (y) (millimetri): | 360 millimetri | Viaggio della Tabella (z) (millimetri): | 450 millimetri |
| Precisione di posizionamento (millimetri): | 0,01 | Ripetibilità (X/Y/Z) (millimetri): | 0,004 |
| Gamma di velocità di rotazione del mandrino (r.p.m): | 20 - 8000 r.p.m | Potere del motore mandrino (chilowatt): | 5,5 |
| Max. Table Load (chilogrammi): | 300 chilogrammi | Velocità di avanzamento (mm/min): | 1 - 1000 mm/min |
| Velocità di avanzamento rapida (m/min): | 20/20/15 | Min. Time dei cambiamenti dello strumento: | 2 |
| Capacità della rivista dello strumento: | 16 | Punti di vendita chiave: | Automatico |
| Garanzia: | 2 anni | Tensione: | 380V 240V |
| Industrie applicabili: | Hotel, officine riparazioni del macchinario, fabbrica | Posizione della sala d'esposizione: | L'Egitto, Canada, Turchia, Regno Unito, Stati Uniti, Italia, Francia, Germania, Vietnam, Filippine, |
| Tipo commercializzante: | Nuovo prodotto 2021 | Relazione sull'esperimento del macchinario: | Fornito |
| Video uscente-ispezione: | Fornito | Garanzia delle componenti del centro: | 2 anni |
| Componenti del centro: | Cuscinetto | Coppia di torsione del servomotore di asse di X/Y/Z: | 10/10/15 di N.M |
| Commutatore di strumenti automatico: | Tipo senza braccia 16 (facoltativo: 24 braccia | Lunghezza dello strumento: | 250/350mm |
| Diametro dello strumento: | 100 (adiacente)/150 (a parte) | Taglio della velocità di avanzamento: | 10m/min |

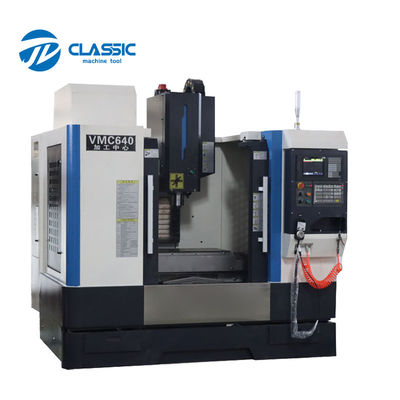

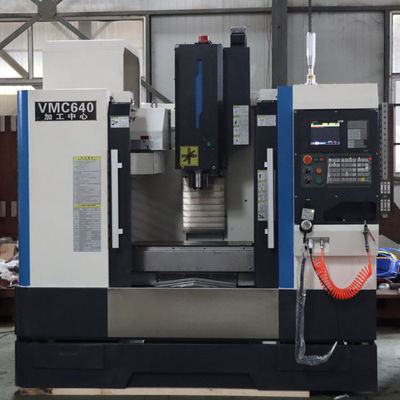

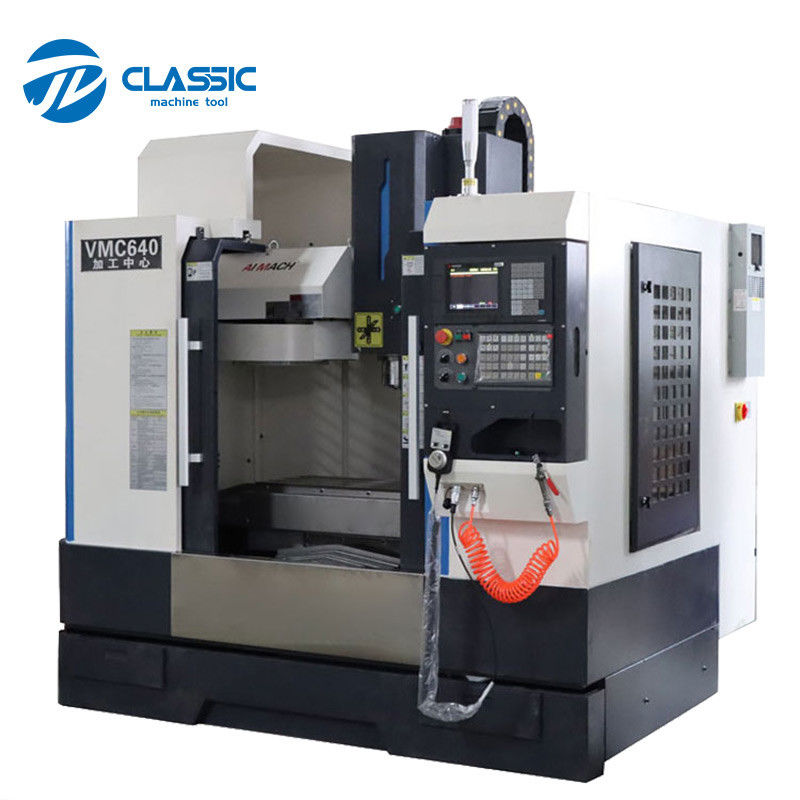

| Tipo della macchina: | Centro di lavorazione verticale di CNC | Nome di prodotto: | centro di lavorazione verticale di CNC di 3-asse |
| Applicazione: | Lavorare del metallo | Tipo di prodotto: | Macchina di asse di CNC 3 |
| Modo di controllo: | Sistema di Fanuc Mitsubishi Siemens Gsk | Porto: | Porto di Shanghai o di Qingdao |
Specifiche | Unità | VMC550 | VMC640 | VMC650 |
Dimensione della Tabella | millimetro | 700x350 | 1000x360 | 800x400 |
Viaggio dell'ascissa | millimetro | 550 | 600 | 650 |
Viaggio dell'asse y | millimetro | 350 | 360 | 400 |
Viaggio di asse di Z | millimetro | 500 | 450 | 500 |
Carico massimo del worktable | chilogrammo | 300 | 300 | 400 |
Scanalatura di T (numero-larghezza-passo) | 3-18x105 | 3-16x110 | 3-18x125 | |
Velocità di rotazione del mandrino di massimo | RPM | 8000 (facoltativo: 10000) | 8000 (facoltativo: 10000) | 8000 (facoltativo: 10000) |
Conicità del fuso | millimetro | BT40 | BT40 | BT40 |
Potere del motore principale | chilowatt | 5,5 | 5,5 | 5,5 |
Velocità trasversale rapida di X/Y/Z | m/min | 24/24/20 (Facoltativo: 48/48/36) | 24/24/20 (Facoltativo: 48/48/36) | 24/24/20 (Facoltativo: 48/48/36) |
Taglio della velocità di avanzamento | mm/min | 1-10000 | 1-10000 | 1-10000 |
Tipo della ferrovia di guida | Ferrovia lineare | Ferrovia lineare | Ferrovia lineare | |
Distanza fra l'asse del fuso e la superficie della colonna | millimetro | 400 | 410 | 469 |
Distanza fra il naso del fuso e la superficie del worktable | millimetro | 100-600 | 100-550 | 100-600 |
Precisione di posizionamento | millimetro | ±0.0075 | ±0.0075 | ±0.0075 |
Precisione di posizionamento di ripetizione | millimetro | ±0.005 | ±0.005± | ±0.005 |
Rivista dello strumento | 16 senza braccia (facoltativo: Braccio 24) | 16 senza braccia (facoltativo: Braccio 24) | 16 senza braccia (facoltativo: Braccio 24) | |
Diametro massimo dello strumento | millimetro | φ90 | φ90 | φ90 |
Peso di Max.tool | chilogrammo | 8 | 8 | 8 |
Peso della macchina | chilogrammo | 3200 | 3000 | 4000 |
Dimensione globale | millimetro | 2100X1950X2300 | 1900x1700x2100 | 2400x2000x2550 |
Numero di serie | Nome | Specifiche o marcature | Quantità |
1 | Maniglia del mandrino della primavera | MAS BT40-ER32-100L | 1 |
2 | Mandrino della primavera | 1 | |
3 | Ribattino | P40T-1-MAS403 | 1 |
4 | Chiave di gancio | 1 | |
5 | Chiavi a brugole | 1 | |
6 | Corno e bulloni regolabili | 4 |
Numero di serie | Nome | modello | Origine | Quantità |

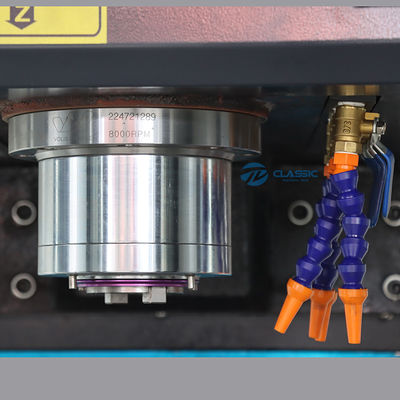

1 | Unità del fuso | BT40 | Posn di Taiwan | 1 |
2 | Cilindro urgente | Taiwan Haocheng | 1 | |

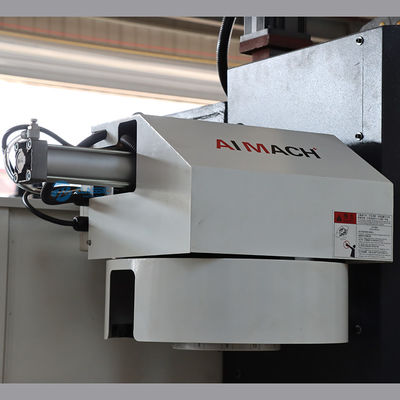

3 | ATC | 16 | Taiwan Okada | 1 |
4 | Viti della palla di X | Taiwan Hiwin | 1 | |
5 | viti della palla di y | Taiwan Hiwin | 1 | |
6 | Viti della palla di Z | Taiwan Hiwin | 1 | |
7 | Cuscinetti della vite | porcellana | 3 | |
8 | guida | La X, Y, Z tutta è linea della palla | Taiwan Hiwin | 3 |

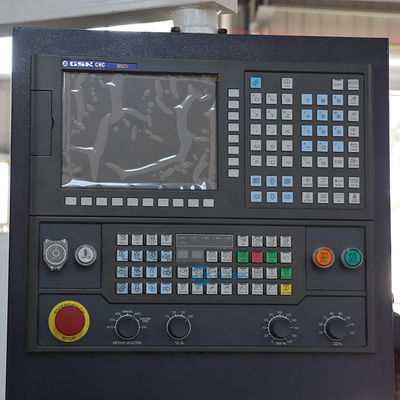

9 | sistema di controllo | Knd/gsk | 1 | |
10 | Tre asce vanno in automobile e guidano | MAXSINE | 1 | |
11 | Raffreddamento della pompa | PMY-25-5 | porcellana | 1 |
12 | Sistema di lubrificazione | Singola attenuazione del cavo | Taiwan Hurun | 1 |
13 | Sistema pneumatico | Taiwan Airtac | 1 |
