| Luogo di origine: | Shandong, Cina |
| Marca: | Classic |
| Prezzo: | $30,000.00/Sets 1-2 Sets |
|---|---|
| Imballaggi particolari: | La macchina sarà imballata dalla fresatrice verticale di CNC di precisione verticale del centro di l |
| Capacità di alimentazione: | 50 insieme/insiemi per Mese |
| Circostanza: | Nuovo | Conicità del fuso: | BT40 |
|---|---|---|---|
| No. dei fusi: | Gemellato | Tipo: | VERTICALE |
| Dimensione (L*W*H): | 2750x2300x2300MM | Peso (t): | 5,2 T |
| Dimensione della Tabella (millimetri): | 1000x500 | Sistema di controllo di CNC: | GSK, FANUC, MITSUBISHI, KND, Siemens |
| Numero delle asce: | 3, 4, 5 | Viaggio della Tabella (x) (millimetri): | 800 |
| Viaggio della Tabella (y) (millimetri): | 500 | Viaggio della Tabella (z) (millimetri): | 500 |
| Precisione di posizionamento (millimetri): | 0,001 | Ripetibilità (X/Y/Z) (millimetri): | 0,004 |
| Gamma di velocità di rotazione del mandrino (r.p.m): | 1 - 8000 r.p.m | Potere del motore mandrino (chilowatt): | 7,5 |
| Max. Table Load (chilogrammi): | 500 chilogrammi | Velocità di avanzamento (mm/min): | 1 - 8000 mm/min |
| Velocità di avanzamento rapida (m/min): | 20/20/15 | Min. Time dei cambiamenti dello strumento: | 2 |
| Capacità della rivista dello strumento: | 16, 24 | Punti di vendita chiave: | Automatico |
| Garanzia: | 2 anni | Tensione: | 380V 240V |
| Industrie applicabili: | Hotel, officine riparazioni del macchinario, fabbrica | Posizione della sala d'esposizione: | L'Egitto, Canada, Turchia, Regno Unito, Stati Uniti, Italia, Francia, Germania, Vietnam, Filippine, |
| Tipo commercializzante: | Nuovo prodotto 2021 | Relazione sull'esperimento del macchinario: | Fornito |
| Video uscente-ispezione: | Fornito | Garanzia delle componenti del centro: | 2 anni |
| Componenti del centro: | Cuscinetto | Coppia di torsione del servomotore di asse di X/Y/Z: | 10/10/15 di N.M |
| Commutatore di strumenti automatico: | Tipo senza braccia 16 (facoltativo: 24 braccia | Lunghezza dello strumento: | 250/350mm |
| Diametro dello strumento: | 100 (adiacente)/150 (a parte) | Taglio della velocità di avanzamento: | 10m/min |
| Tipo della macchina: | Centro di lavorazione verticale di CNC | Nome di prodotto: | centro di lavorazione verticale di CNC di 3-asse |
| Applicazione: | Lavorare del metallo | Tipo di prodotto: | Macchina di asse di CNC 3 |
| Modo di controllo: | Sistema di Fanuc Mitsubishi Siemens Gsk | Porto: | Porto di Shanghai o di Qingdao |

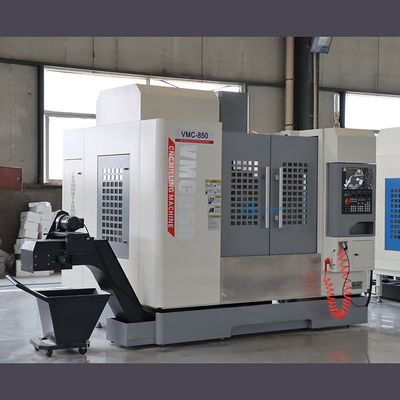

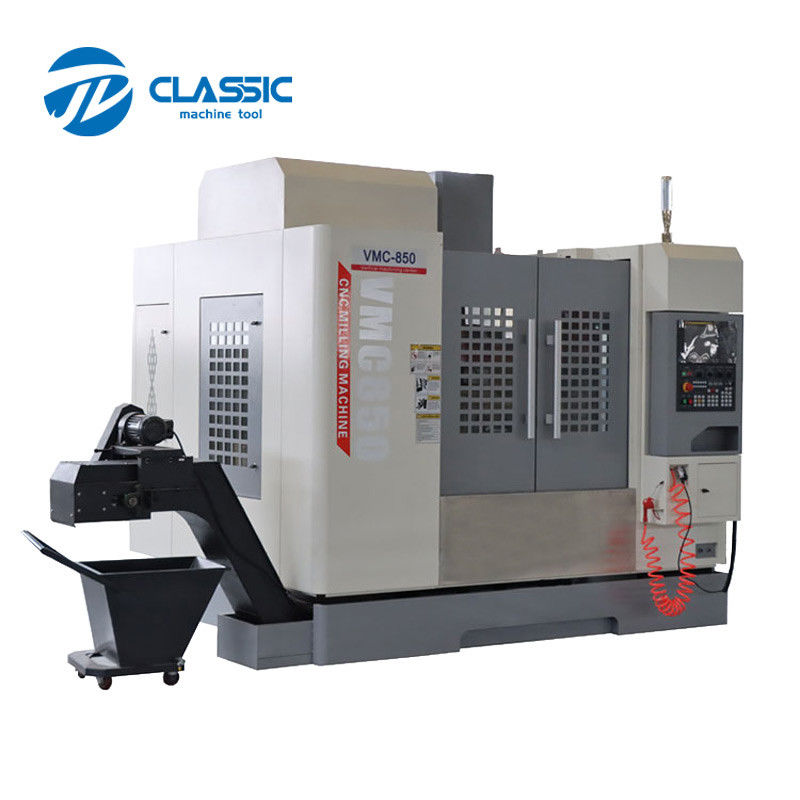

Specificatioin | VMC850 |
Viaggio dell'ascissa | 800mm |
Viaggio dell'asse y | 500mm |
viaggio di Z-asse | 500mm |
Naso di Spindl per presentare superficie | 150-650mm |
Centro del fuso alla superficie della colonna | 550mm |
Dimensione della Tabella | 1000×500mm |
Max.loading | 500kg |
larghezza della T-scanalatura | 18mm |
quantità della T-scanalatura | 5 |
Conicità del fuso | BT40 |
Velocità di rotazione del mandrino | 8000rpm |
Motore mandrino | 7.5kw |
Diametro di Max.tool | φ80/φ150mm |
Lunghezza di Max.tool | 200mm |
Peso di Max.tool | 8kg |
Alimentazione rapida dell'asse y del、 di X | 24000mm |
Alimentazione rapida di asse di Z | 20000mm |
Taglio dell'alimentazione | 1-10000mm/min |
Accuratezza di posizione | ±0.01mm |
Precisione di posizionamento di ripetizione | ±0.003/300mm |
Capacità del dispositivo di potere | 15KVA |
Capacità del sistema del liquido refrigerante | 200L |
Potere di raffreddamento della pompa | 120W |
Flusso di raffreddamento della pompa | 50L/min |
Salto netto del sistema di liquido refrigerante | 10m |
Facendo uso di pressione d'aria | 0.6MPa |
Dimensioni | 2750×2300×2300mm |
Peso netto | 5200Kg |
Numero di serie | Nome | Specifiche o marcature | Quantità |
1 | Maniglia del mandrino della primavera | MAS BT40-ER32-100L | 1 |
2 | Mandrino della primavera | 1 | |
3 | Ribattino | P40T-1-MAS403 | 1 |
4 | Chiave di gancio | 1 | |
5 | Chiavi a brugole | 1 | |
6 | Corno e bulloni regolabili | 4 |
Numero di serie | Nome | modello | Origine | Quantità |
1 | Unità del fuso | BT40 | Posn di Taiwan | 1 |
2 | Cilindro urgente | Taiwan Haocheng | 1 | |

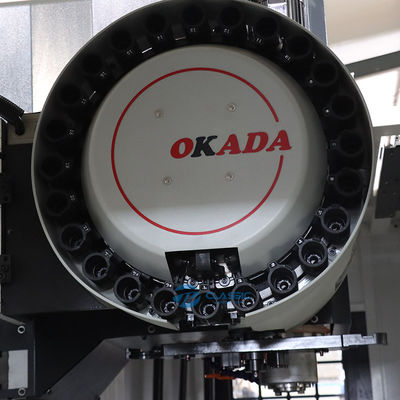

3 | ATC | 16 | Taiwan Okada | 1 |
4 | Viti della palla di X | Taiwan Hiwin | 1 | |
5 | viti della palla di y | Taiwan Hiwin | 1 | |
6 | Viti della palla di Z | Taiwan Hiwin | 1 | |
7 | Cuscinetti della vite | porcellana | 3 | |
8 | guida | La X, Y, Z tutta è linea della palla | Taiwan Hiwin | 3 |

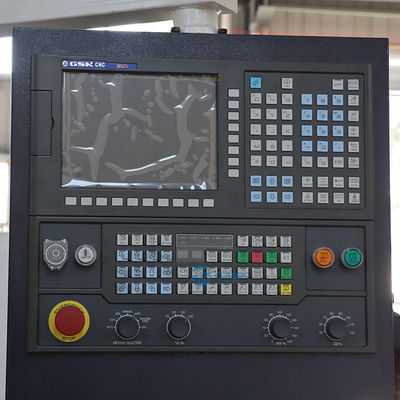

9 | sistema di controllo | Knd/gsk | 1 | |
10 | Tre asce vanno in automobile e guidano | MAXSINE | 1 | |
11 | Raffreddamento della pompa | PMY-25-5 | porcellana | 1 |

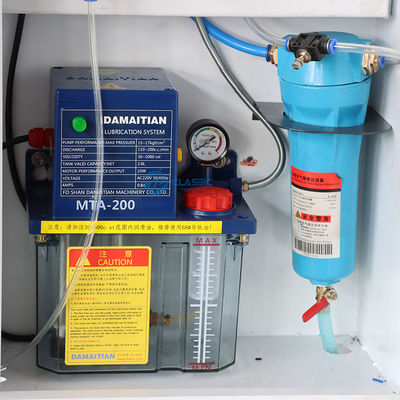

12 | Sistema di lubrificazione | Singola attenuazione del cavo | Taiwan Hurun | 1 |
13 | Sistema pneumatico | Taiwan Airtac | 1 |
