| Luogo di origine: | Shandong, Cina |
| Marca: | Classic |
| Prezzo: | $30,000.00/Sets 1-2 Sets |
|---|---|
| Imballaggi particolari: | La macchina sarà imballata dal centro di lavorazione 855 verticali del centro di lavorazione vmc di |
| Capacità di alimentazione: | 50 insieme/insiemi per Mese |
| Circostanza: | Nuovo | Conicità del fuso: | BT40 |
|---|---|---|---|
| No. dei fusi: | Gemellato | Tipo: | VERTICALE |
| Dimensione (L*W*H): | 2750x2300x2300MM | Peso (t): | 5,2 T |
| Dimensioni tavola (mm): | 1000x500 | Sistema di controllo di CNC: | GSK, FANUC, MITSUBISHI, KND, Siemens |
| Numero delle asce: | 3, 4, 5 | Viaggio della Tabella (x) (millimetri): | 800 |
| Viaggio della Tabella (y) (millimetri): | 500 | Viaggio della Tabella (z) (millimetri): | 500 |
| Precisione di posizionamento (millimetri): | 0,001 | Ripetibilità (X/Y/Z) (millimetri): | 0,004 |
| Gamma di velocità di rotazione del mandrino (r.p.m): | 1 - 8000 r.p.m | Potere del motore mandrino (chilowatt): | 7,5 |
| Max. Table Load (chilogrammi): | 500 chilogrammi | Velocità di avanzamento (mm/min): | 1 - 8000 mm/min |
| Velocità di avanzamento rapida (m/min): | 20/20/15 | Min. Time dei cambiamenti dello strumento: | 2 |
| Capacità della rivista dello strumento: | 16, 24 | Punti di vendita chiave: | Automatico |
| Garanzia: | 2 anni | Tensione: | 380V 240V |
| Industrie applicabili: | Hotel, officine riparazioni del macchinario, fabbrica | Posizione della sala d'esposizione: | L'Egitto, Canada, Turchia, Regno Unito, Stati Uniti, Italia, Francia, Germania, Vietnam, Filippine, |
| Tipo commercializzante: | Nuovo prodotto 2021 | Relazione sull'esperimento del macchinario: | Fornito |
| Video uscente-ispezione: | Fornito | Garanzia delle componenti del centro: | 2 anni |
| Componenti del centro: | Cuscinetto | Coppia di torsione del servomotore di asse di X/Y/Z: | 10/10/15 di N.M |
| Commutatore di strumenti automatico: | Tipo senza braccia 16 (facoltativo: 24 braccia | Lunghezza dello strumento: | 250/350mm |
| Diametro dello strumento: | 100 (adiacente)/150 (a parte) | Taglio della velocità di avanzamento: | 10m/min |

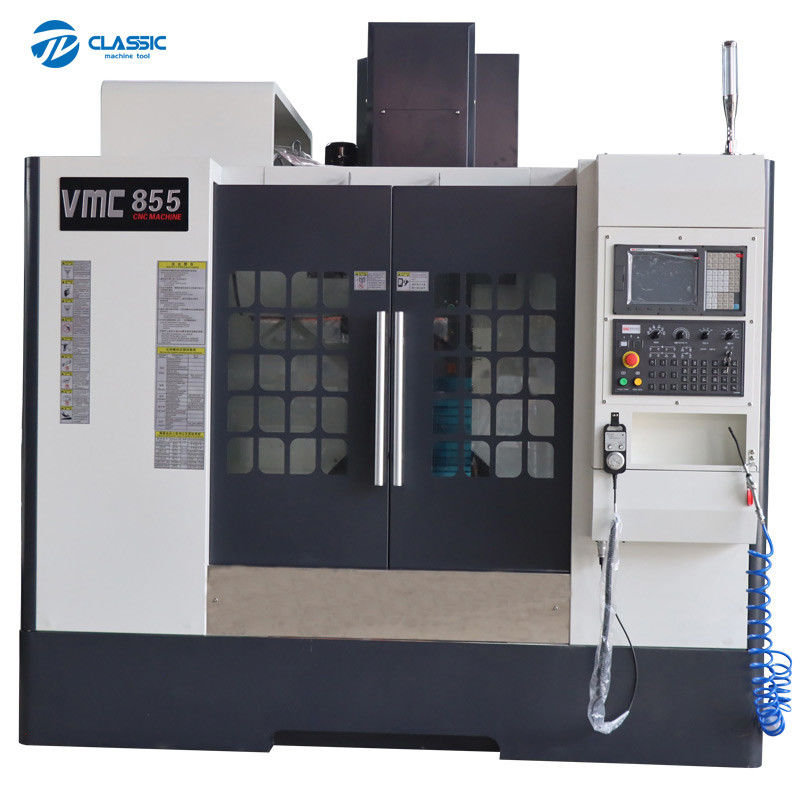

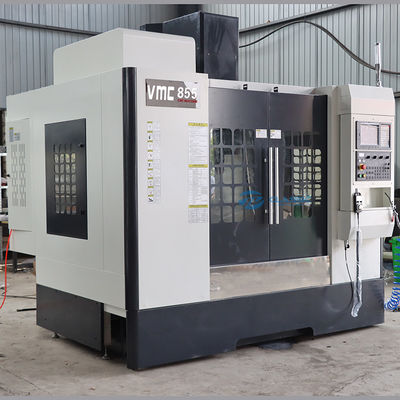

| Tipo della macchina: | Centro di lavorazione verticale di CNC | Nome di prodotto: | centro di lavorazione verticale di CNC di 3-asse |
| Applicazione: | Lavorare del metallo | Tipo di prodotto: | Macchina di asse di CNC 3 |
| Modo di controllo: | Sistema di Fanuc Mitsubishi Siemens Gsk | Porto: | Porto di Shanghai o di Qingdao |
specifiche | unità | VMC855 |
Dimensione della Tabella | millimetro | 1000x550 |
Viaggio dell'ascissa | millimetro | 850 |
Viaggio dell'asse y | millimetro | 550 |
Viaggio di asse di Z | millimetro | 550 |
Distanza fra il fuso superficie della colonna e del centro | millimetro | 632 |
Distanza fra il naso del fuso e la superficie della tavola | millimetro | 110-660 |
Scanalatura di T | 3-18*100 | |
Conicità del fuso | millimetro | BT40 |
Velocità di rotazione del mandrino di massimo | r/min | 8000 (10000 facoltativi) |
Potere del motore principale | chilowatt | 7,5 |
Coppia di torsione del servomotore di asse di X/Y/Z | N.M | 15/15/18 |
Collegamento del motore di X/Y/Z | diretto | |
Forma della ferrovia di guida di X/Y/Z | ferrovia di guida lineare di 3 assi | |
Carico di Max.table | chilogrammo | 600 |
Commutatore di strumenti automatico | Tipo senza braccia 16 (facoltativo: 24 tipi del braccio) | |
Peso di Max.tool | chilogrammo | 8 |
Lunghezza massima dello strumento | millimetro | 250/350 |
Diametro massimo dello strumento | millimetro | 100 (adiacente)/150 (a parte) |
Traversata rapida di asse di X/Y/Z | M/min | 24/24/20 |
Taglio della velocità di avanzamento | M/min | 10 |
Accuratezza di posizione | millimetro | ±0.005 |
Precisione di posizionamento di ripetizione | millimetro | ±0.003 |
Dimensione della macchina | millimetro | 2900x2400x2750 |
Peso della macchina | chilogrammo | 6500 |
Salto netto del sistema di liquido refrigerante | 10m | |
Facendo uso di pressione d'aria | 0.6MPa | |
Dimensioni | 2750×2300×2300mm | |
Peso netto | 5200Kg |
Numero di serie | Nome | Specifiche o marcature | Quantità |
1 | Maniglia del mandrino della primavera | MAS BT40-ER32-100L | 1 |
2 | Mandrino della primavera | 1 | |
3 | Ribattino | P40T-1-MAS403 | 1 |
4 | Chiave di gancio | 1 | |
5 | Chiavi a brugole | 1 | |
6 | Corno e bulloni regolabili | 4 |
Numero di serie | Nome | modello | Origine | Quantità |

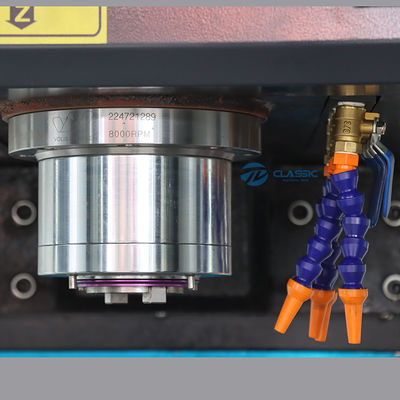

1 | Unità del fuso | BT40 | Posn di Taiwan | 1 |
2 | Cilindro urgente | Taiwan Haocheng | 1 | |

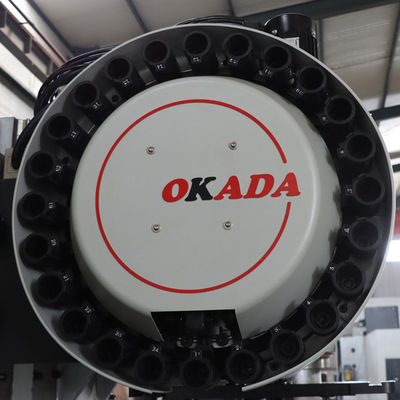

3 | ATC | 16 | Taiwan Okada | 1 |
4 | Viti della palla di X | Taiwan Hiwin | 1 | |
5 | viti della palla di y | Taiwan Hiwin | 1 | |
6 | Viti della palla di Z | Taiwan Hiwin | 1 | |
7 | Cuscinetti della vite | porcellana | 3 | |
8 | guida | La X, Y, Z tutta è linea della palla | Taiwan Hiwin | 3 |

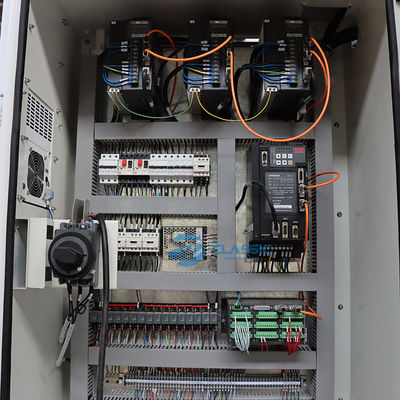

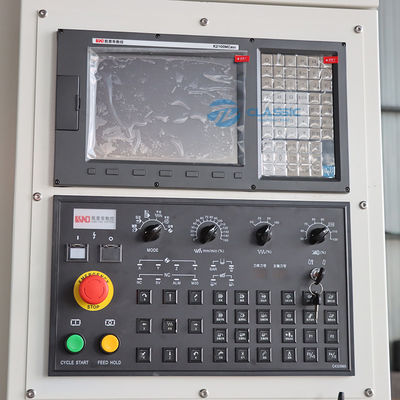

9 | sistema di controllo | Knd/gsk | 1 | |
10 | Tre asce vanno in automobile e guidano | MAXSINE | 1 | |
11 | Raffreddamento della pompa | PMY-25-5 | porcellana | 1 |
12 | Sistema di lubrificazione | Singola attenuazione del cavo | Taiwan Hurun | 1 |
13 | Sistema pneumatico | Taiwan Airtac | 1 |
